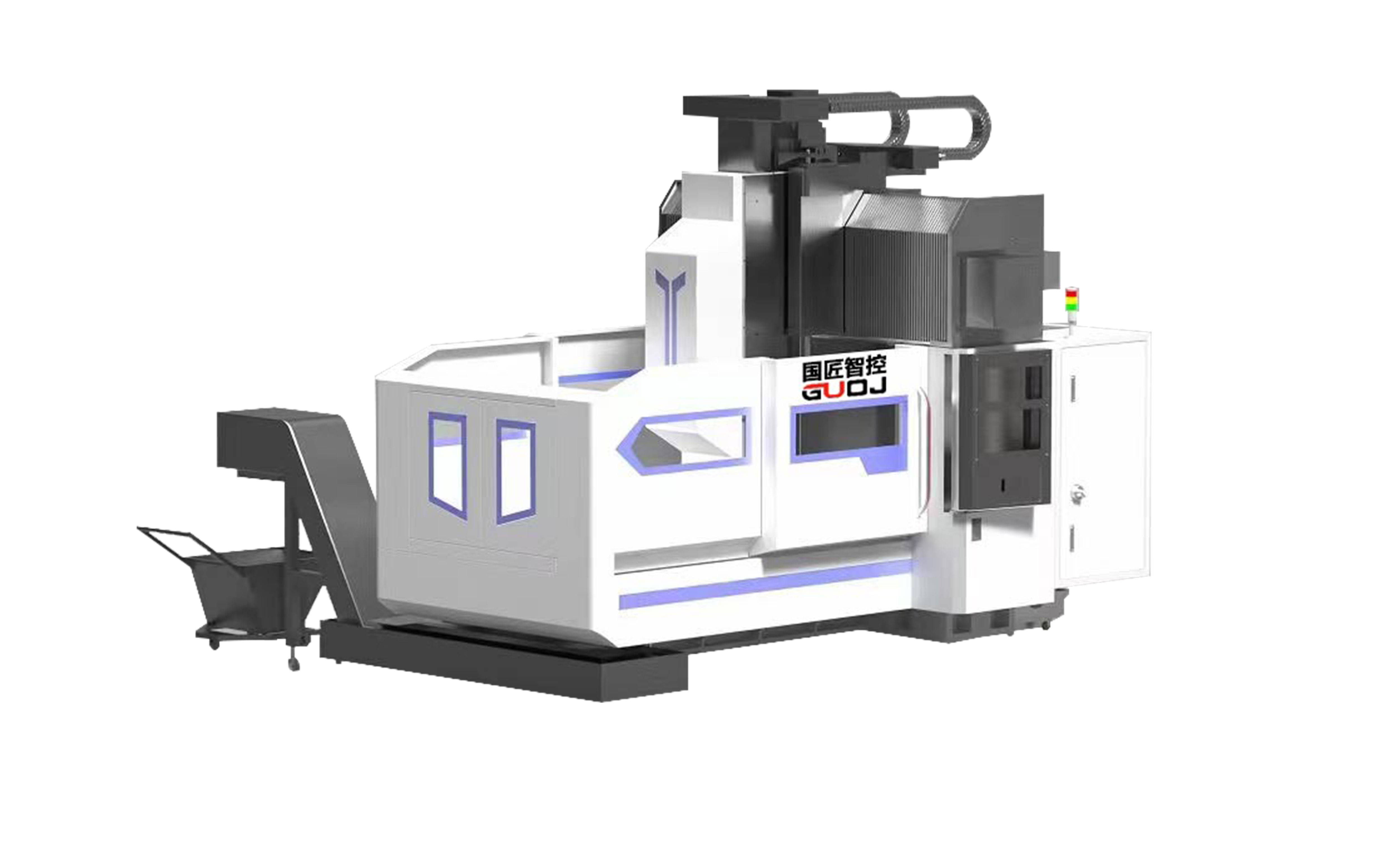

數控龍門銑床加工中順銑、逆銑的選擇與編程指令的應用

數控龍門銑床銑削過程中，順、逆兩種銑削方向的選取是一項重要的技術問題，它的選取對零件的精度及表麵質量有很大的影響。

周銑加工也可劃分為順銑削加工和反銑削加工。在銑削過程中，當銑刀以與工件進給方向相同的速度和方向切入工件中時，就是順銑削；在銑削過程中，刀具以與進給方向相反的速度和方向切入工件，這樣的銑削方法叫做逆向銑削。

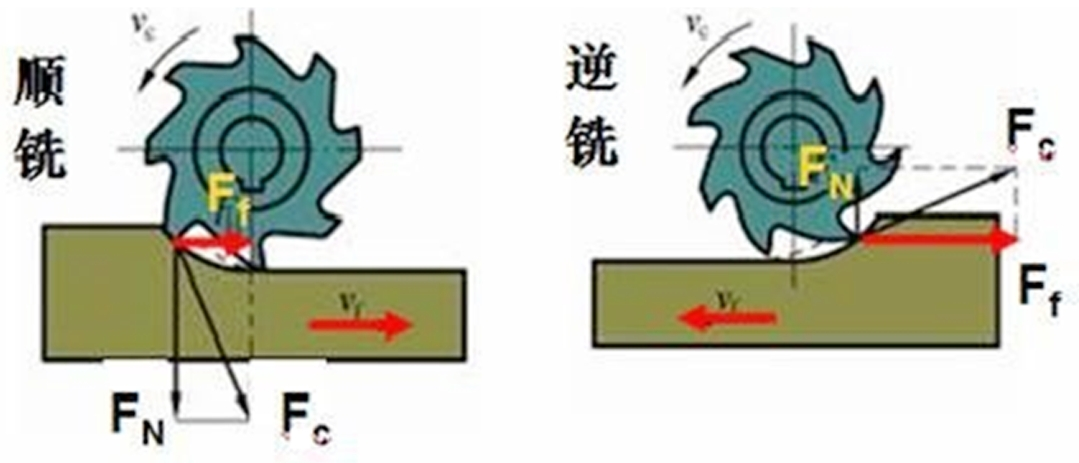

圖 1 順銑和逆銑

1 數控龍門銑床順銑和逆銑的銑削過程分析

1.1 順銑加工的特點

順銑的優點是：從最大切削量到最小切削量為0，刀片不打滑，刀具壽命長，加工表麵光潔度好；在順銑時，豎直銑削分力（在圖1中順銑中為 FN）總是被按壓在工作台上，這有利於將工件定位和夾持在一起，從而可以更可靠地夾持工件；機床在順銑時功耗小。

順銑的缺點是：對有硬表麵的零件無法進行銑削；在機床的進給絲杠與螺母之間存在間隙的情況下，數控龍門銑床的進給絲杠會在機床運行中產生擺動。

1.2 逆銑加工的特點

逆銑加工的不足之處在於，切削厚度由零至最大值變化，刀片與工件接觸後不會立即進入金屬層內，而是會在工件表麵上滑動一段較短的距離，在此期間，劇烈的摩擦會產生較高的熱量，且容易在被加工表麵上形成硬化層，使刀具的耐久性下降，進而影響被加工表麵的加工品質；-在反向銑削時，產生豎直向上銑削分力（在圖1中反向銑削的力 FN)，該銑削分力具有將工件抬起並破壞其定位的傾向，該銑削分力包括：機床在逆銑時功耗很高。

逆銑的優點是：可以對有硬表麵的工件進行逆銑；當工作台絲杆螺母進給機構存在間隙時，數控龍門銑床工作台在加工時不會產生擺動。

1.3 順銑與逆銑時工具的應力分析在圖2中示出，在順銑時，在工具上的工件作用力是這樣的，即，在工具上的作用力是這樣的，即，在順銑時，在工具上的作用力是這樣的：

在數控龍門銑床逆銑過程中，由於刀具上的螺旋槽，工件在刀具上的作用力使刀具有向工件接近的傾向。

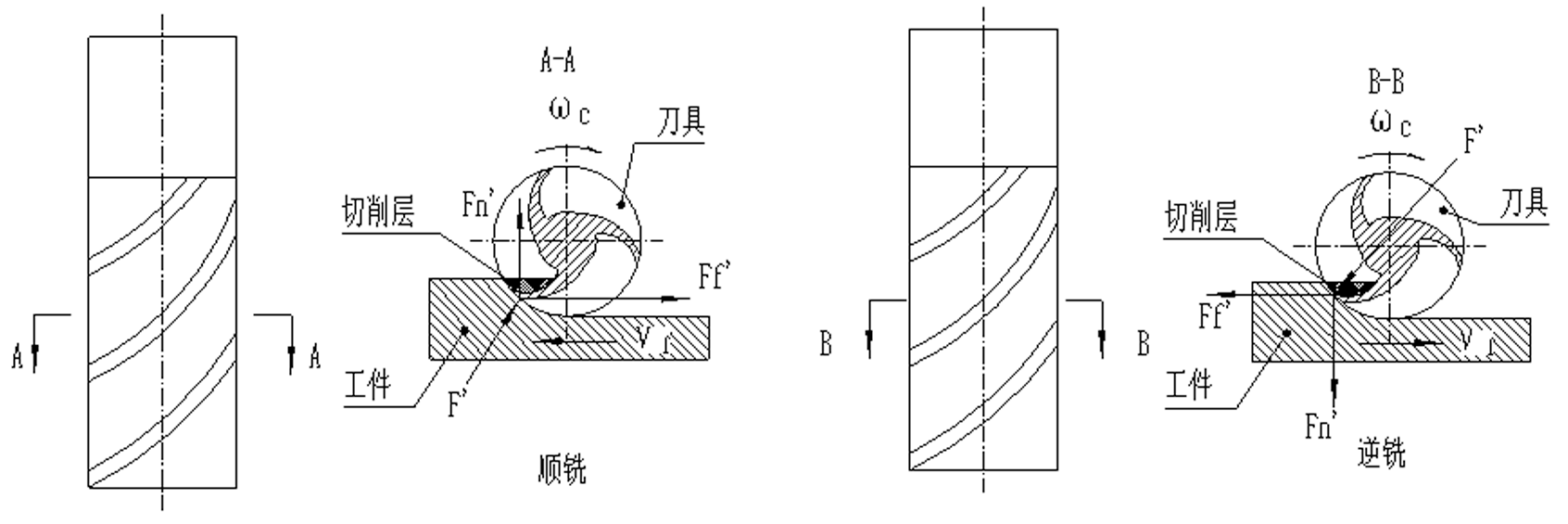

圖2銑削時刀具的受力分析

2 數控龍門銑床加工時順銑與逆銑的選擇分析

滾珠絲杠傳動的 CNC機床，其間隙可通過預加載的方法完全消除。在 CNC機床及具備順銑機構的數控龍門銑床中，優選順銑時的工具耐久性高、表麵加工品質好、且動力消耗少。但是，在一些特殊的切削條件下，需要進行反向切削。因此在選擇順、逆銑削加工方式前，必須對其進行相關性分析。

在普通銑床上，由於絲杠、螺母副存在橫向間隙，為避免工作台偏移，確保銑削加工的順利進行，普遍采用反向銑削加工。但對切削用量少，表麵質量要求好的Al-Mg合金，可以采用順銑工藝。

3 數控龍門銑床實例分析

如圖3所示，是表示一道工序的加工內容的說明圖，坯料是正方形的，現在要用 CNC銑床加工出圖中的粗實線外形，請對該加工內容的加工模式進行分析，並指出工具的移動方向。基於前麵的分析，在 CNC機床中優選順銑削法。該零件的加工，如果采用順銑法，其銑刀路徑為 D→ C→ B→ A。但是，在實際生產中，經常會發生“打刀”現象，這是為什麽？。對其產生的原因進行了分析。

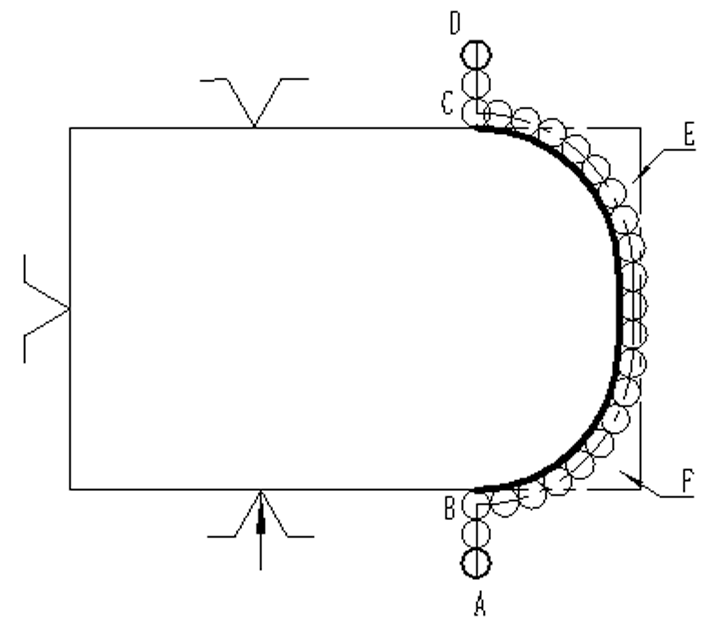

圖3加工實例

(1)當工具從點 D到 C並沿上述圓弧運動時，工具從點 D運動到 C。

在加工期間，工具進給從零逐步增加，直到整個工具周邊被切割。

(2)在刀具的整周上進行切削的情況下，該部分為順銑加工，但該部分為逆銑加工。

對於要被切斷的部件的坯料的一部分（在圖3中用 E表示），進行逆銑削加工，在進行逆銑削加工時，根據前述的分析，刀具趨向於接近工件，同樣地，要被切斷的坯料的一部分（在圖3中用 E表示），根據力和反力的特性，也趨向於接近刀具。

(3)當工具繼續進行加工而圖3中 E所示的部分即將被切掉時，由於 E沒有被支承而趨向於接近工具，因此，在 E被切掉的時刻， E緊密地接近工具，而工具被夾緊，從而產生撞刀。

綜合以上分析，本工藝不應優先使用順銑加工，而應先使用反銑留餘量加工（A→ B→ C→ D)，然後再使用順銑加工（D→ C→ B→ A)，以確保在加工中不會產生刀具磨損，並確保工件的表麵質量。

4 數控龍門銑床編程中順銑和逆銑的選擇

在 NC編程中，通過使用G41 （與選擇順銑削模式時的工具半徑向左補償相對應）和G42 （與選擇逆銑削模式時的工具半徑向右補償相對應）代碼，能夠容易地設置這些代碼。但編程時應考慮不同的銑削方式對加工餘量的實際影響，以保證工件的尺寸精度。立銑刀在切削阻力的作用下，由於刀體、刀柄和主軸等部件的剛度不同，會出現不同程度的彎曲變形。在順銑過程中，由於刀具與工件之間存在一定的距離，使刀具的實際加工餘量比理論餘量要大，這就是所謂的“讓刀”和“欠切”；逆銑過程中，刀具傾向於接近工件，使實際加工的餘量比理論餘量小，從而導致“啃刀”和“過切”。當刀具直徑較小，刀杆長度較長，剛度較小時，這種效應更為顯著。因此，實際加工過程中，采用G41、G42指令進行編程時，必須對刀具半徑補償值進行理論上的校正。在G41數控係統中，采用較小的刀具半徑補償值來消除“讓刀”餘量；在G42數控係統中，采用較大的刀具半徑補償值來消除“啃刀”餘量。5 結束語

金屬切削加工是一個複雜的切削過程，切削刀具和被切削材料之間存在著複雜的相互作用，切削用量、刀具材料、刀具幾何角度、刀具夾具、切削用量以及切削液都會對切削加工過程造成不同程度的影響。在特定的數控龍門銑床加工過程中，采用不同的銑削方法可以獲得不同的結果。深入了解順、逆銑削加工方式的特點，對數控加工和編程有著十分重要的意義。
